所屬分類:碼垛機系列
產品描述:產品技術參數電源功率: 適用托盤:碼垛速度:袋小時碼垛高度:(特殊要求可定制)使用氣源:機器尺寸:根據客戶產品可非標定制 參數要求()套袋和縫包達到一條線大于噸小時以上()在縫包過程自動折邊,縫包線整齊()自動上標簽()能夠進行抽包檢重工作或者含自動檢重報警器。自動套袋作業流程:()取袋機構從備袋
產品技術參數
電源/功率:380V 50/60HZ 13KW
適用托盤:L1000~1200*W1000~1200mm
碼垛速度:500~700袋/小時
碼垛高度:1300~1500mm(特殊要求可定制)
使用氣源:6~7KG
機器尺寸:根據客戶產品可非標定制
參數要求
(1)套袋和縫包達到一條線大于15噸/小時以上
(2)在縫包過程自動折邊,縫包線整齊
(3)自動上標簽
(4)能夠進行抽包檢重工作或者含自動檢重報警器。
自動套袋作業流程:
(1)取袋機構從備袋中吸出一個包裝袋
(2)包裝袋撐開后90°立起,套上夾袋機
(3)夾袋后觸動上袋信號,包裝秤放料
(4)放料結束后由夾帶機構將其夾住,底部震袋排氣裝置拖住包裝產品排氣
(5)抱袋機構將產品抱到指定工位進行折邊、上標簽、縫包等動作
可選工藝:檢重輸送機:可以對包裝產品進行抽樣檢重,當出現連續包重差異進行報警。
原理及特點

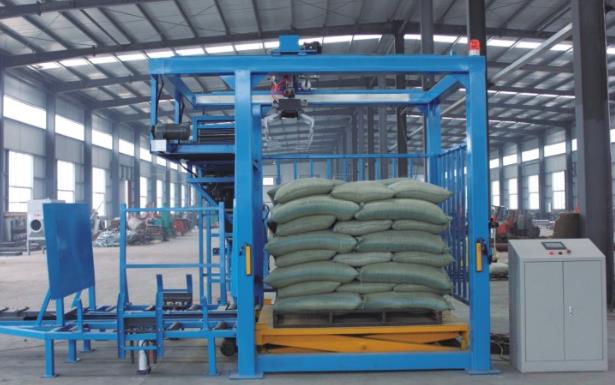

成品袋從單條或雙條輸送線輸入,在輸送線上完成分袋(伺服控制)、轉向(伺服轉向機控制)、壓平或振平(壓平機或振平機控制)后直接送到編組機
控制系統通過編組機上的光電計數自動將袋子編組,然后通過推桿把袋體傳送至分層板上,袋體在分層板上通過分層機構整齊碼放到托盤上
即為一層,依次循環碼垛,本垛碼好后升降機自動下降置最低位,并自動輸送至A、B垛盤輸送機上出垛。最后由叉車運走。
A\B垛雙工位說明:正對碼垛機方向左側為A垛;右側為B垛,A垛或B垛位置均裝置有就緒按鈕,點擊A垛就緒按鈕表示A垛可以進行碼垛
點擊B垛就緒按鈕表示B垛可以進行碼垛,當本垛碼放完畢出垛時本垛就緒按鈕自動復位。
當A垛開始碼垛時,點擊B垛就緒按鈕B垛自動進入待機位,當A垛碼放完畢出垛時
B垛自動進入碼垛區碼垛,此時叉車工將A垛叉走后點擊A垛就緒按鈕,A垛自動進入待機位
當B垛碼放完畢出垛時,A垛自動進入碼垛區碼垛。如果叉車工將A垛叉走后未按A垛就緒按鈕
A垛處于停止?fàn)顟B(tài),當B垛碼放完畢出垛時,A垛不會進入碼垛區碼垛
此時碼垛機進入待機狀態并將待機信息傳輸至自動包裝機,自動包裝機也進入待機狀態。直至叉車工再次按下A或B垛就緒按鈕。
碼垛機再次自動進入碼垛狀態并將信息自動傳輸至自動包裝機。自動包裝機開始工作。
結構特點
1、高位平板碼垛機配置輸送機存袋量監測裝置,并根據監測數據自動調整生產速度; 2、高位平板碼垛機結構簡單易維護,控制柜的門安裝密封膠條,并配有優質的通風過濾裝置。設備配有多層報警指示燈
能指示不同故障(須復位的故障、自動復位的故障、運行指示等)。程序設計合理,有故障提示功能。當袋垛出現歪、倒、散現象能自動停機; 3、高位平板碼垛機的安全防護網、操作平臺、維修平臺及支撐立柱均采用噴塑處理; 4、高位平板碼垛機輸送部分的護板(厚度不低于2mm)、支腿、護欄保持架(支撐桿直徑16mm)等漆面均采用噴塑方式。 5、高位平板碼垛機安全防護裝置在設備出現異常情況能自動停機并報警; 6、高位平板碼垛機設備外觀整潔,表面烤漆,色澤鮮亮,顏色白色(視客戶的不同要求)為基色,合理搭配。移動部分及安全防護裝置采用警戒色及警戒標志
應用范圍
面粉、水泥、膩?zhàn)臃、耐火材料、凈水材料、涂料、干粉砂漿等粉末、粉粒碼垛;
顆粒類:大米、小麥、玉米、聚渣劑、型煤、球型、石塊等顆粒、塊狀物料的碼垛。
本機適用范圍廣,廠家直銷,可定制,免費規劃設計方案,直到客戶滿意為止。
